穿线管怎么穿线？穿线管正确使用方法
1.线管配线时的注意事项
穿线就是把绝缘导线由配电箱穿过配线管接到用电设备上的工作。钢管配线时应注意：
(1) 钢管配线时，应将同一回路所有电线穿在同一管内;
(2) 线管内导线不得有接头;
(3) 不同电压的回路严禁同管敷设;
(4) 除直流回路和接地线外，不得在钢管内穿单根导线。
2. 穿线管内穿线
(1) 穿钢丝。穿线时先穿入一根钢丝，钢丝使用φ1.2 (18 号)或φ1.6 (16号)钢丝，将钢丝端头弯成小钩，从管口插入。由于管子中间有弯，穿入时钢丝要不断向一个方向转动，一边穿一边转，如果没有堵管，很快就能从另一端穿出。如果管内弯较多不易穿过，则从管另一端再穿入一根钢丝，当感觉到两根钢丝碰到一块时，两人从两端反方向转动两根钢丝，使两钢丝绞在一起，然后一拉一送，即可将钢丝穿过去，如图11-24所示。

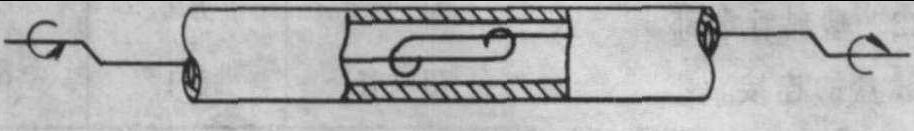

图11-24 管两端穿钢丝示意图
(2)带线。钢丝穿入管中后，就可以带导线了。一根管中导线根数应按需要一次穿入。在钢丝上套上一个塑料护口，钢丝尾端做一死环套，将导线绝缘剥去50mm左右，几根导线均穿入环套，线头弯回后用其中一根自缠绑扎，如图11-25所示。
图11-25 拉线头的缠绕绑法
(a) 双根导线平齐绑法; (b) 多根导线错开绑法
多根导线在拉入过程中，导线要排顺，不能有绞合，不能出死弯，一个人将钢丝向外拉，另一个人拿住导线向里送。注意拉线前把护口套入接线盒管口内，如图11-26所示。
图11-26 导线穿入管内的方法
有些导线要穿过一个接线盒到另一个插线盒，一般采用两种方法： 一种是所有导线到中间接线盒后全部截断，再接着穿另一段，两段在接线盒内进行导线连接; 另一种是穿到中间接线盒后继续向前穿，一直穿到下一个接线盒。两种做法第一种比较清晰，不易穿错线，第二种盒内接线少，占空间小，省导线。
1.管内穿线的基本要求
(1)导线穿入钢管前，钢管管口处采用丝扣连接时，应有护圈帽，当采用焊接固定时，亦可使用塑料内护口。穿入硬质塑料管前，应先检查管口是否留有毛刺和刃口，以防穿线时损坏导线绝缘层。
(2) 同一交流回路的三相导线及中性线必须穿于同一钢管内。不同回路、不同电压和交流与直流的导线，不得穿入同一管内。管内穿线时，电压为65V及以下的回路; 同一设备的电机回路和无抗干扰要求的控制回路; 照明花灯的所有回路; 同类照明的几个回路可以穿入同一根管子内，但管内导线的总数不应多于8根。
(3) 穿入管内的导线不应有接头，导线的绝缘层不得损坏，导线也不得扭曲。
2.穿线工艺
(1) 当管路较短而弯头较少时，可把绝缘导线直接穿入管内。
(2) 两人穿线时，一人在一端拉钢丝引线，另一人在另一端把所有的电线紧捏成一束送入管内，二人动作应协调，并注意不使导线与管口处磨擦损坏绝缘层。
(3) 当导线穿至中途需要增加根数时，可把导线端头剥去绝缘层或直接缠绕在其它电线上，继续向管内拉。
(4) 在某种场所，如房间面积不大、且管路弯头较少、穿入导线数量不多时，可以一人穿线。即一手拉钢丝，一手送线，但需要把导线放得长些。
(5) 空心楼板板孔穿线，必须用塑料护套线或加套塑料护层的绝缘导线。穿入导线时，不得损伤导线的护套层，并应能便于更换导线。导线在板孔内不得有接头，导线分支连接应在接线盒内进行。
图5-129 导线在接线盒中固定方法示意
3.导线在接线盒内固定
敷设于垂直线路中的导线，每超过下列长度时，应在接线盒中加以固定，固定方法如图5-129所示。
(1) 导线截面50mm2及以下为30m。
(2) 导线截面70～95mm2为20m。
(3) 导线截面120～240mm2为18m。
4.剪断导线留出余量
(1) 导线穿好后，应按要求适当留出余量以便以后接线。
(2) 接线盒、灯位盒、开关盒内留线长度出盒口不应小于0.15m; 配电箱内留线长度为箱的半周长; 出户线处导线预留长度为1.5m。
(3) 但对一些公用导线，在分支处可不剪断直接通过，只需在接线盒内留出一定余量，这样可省去之后接线中的不必要的接头。
